Shader-Viewer

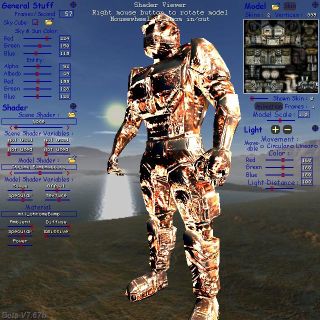

Der Shade-Viewer ist ein lite-C-Programm. Er eignet nich zum Durchsehen der Szene- und Modell-Shader, die mit 3D Gamestudio mitgeliefert werden. Um ihn zu starten, starten Sie einfach nur shadertest.c und das finden Sie im Ordner projects\shadertest.

////////////////////////////////////////////////////////////////////
//Shader Name: XXX
//Material Name: mtl_xxx
//Standard Model: xxx.mdl
//Variable1: var1
//Variable2: var2
//Variable3: Not used
//Variable4: Not used

Der Shader-Name kann aus maximal 24 Zeichen bestehen und wird im Shaderpanel angezeigt. Der Material-Name muß auf den existierenden Material-Identifizierer passen. Das Standard-Modell wird geladen wenn ein neuer Shader ausgewählt ist und muß im Shadertest-Ordner vorhanden sein. Es sind bereits zwei Modelle enthalten: marine.mdl und box.mdl, sowie als Terrain water.hmp. Das Modell marine.mdl dient lediglich Demonstrationszwecken. Wollen sie es für Ihre Projekte benutzen, lizensieren Sie es bitte auf http://www.3drt.com.

Um Shader-Parameter zur Laufzeit zu verändern, bietet das Shaderpanel 4 Slider sowohl für den Szenen-, als auch für den Modell-Shader. Um einen Hinweis darauf zu geben wofür die Parameter gut sind, können sie über die Kommentarmarken Variable1 bis Variable4 benannt werden. Innerhalb des Modell-Shaders werden die Variablen durch den Vektor vecSkill41 adressiert und innerhalb des Szene-Shaders durch den Vektor vecSkill1.

Die Panel

Allgemeines
Frames/Second	Zeigt die aktuellen fps, , die von den ausgewählten Shadern beeinflußt werden können.
Sky Cube	Schaltet den Standard-Sky-Cube an/aus oder lädt Ihren eigenen.
Sky & Sun Color	Setzt die Hinterg- und die Sonnenfarbe.
Alpha	Entity-Alpha-Wert, wird von einigen Shadern zum Einstellen des Brechungsfaktors verwendet.
Albedo	Entity-Albedo-Wert, wird von einigen Shadern zum Einstellen der Reflexion verwendet.
Blue Green Red	Blau-, Grün-, Rot-Werte der Entity, werden von einigen Shadern zum Färben der Oberflächenfarbe verwendet.
Shader
Scene Shader	Scrollt durch die Postprocessing-Shader-Bibliothek oder lädt Ihren eigenen Szenen-Shader.
Shader Variables	Ändert die Parameter des Szenen-Shaders.
Model Shader	Scrollt durch die Oberflächen-Shader-Bibliothek oder lädt Ihren eigenen Oberflächen-Shader.
Shader Variables	Ändert die vier Oberflächen-Shaderparameter.
Material	Zeigt den Materialnamen.
Ambient	Stellt die Material-Umgebungsfarbe ein. Dies beeinflußt die Ausleuchtung des Modells bei statischem Umgebungslicht.
Diffuse	Stellt die Streufarbe des Materials ein. Dies beeinflußt die Ausleuchtung des Modells bei dynamischen Lichtern und dem Sonnenlicht.
Emissive	Stellt die Ausstrahlungsfarbe des Materials ein. Dies fügt der Rundumbeleuchtung Licht hinzu.
Specular	Stellt die Spiegelfarbe des Materials ein. Dies beeinflußt die Reflexion dynamischen Lichts in Blickrichtung.
Power	Stellt den Power-Parameter des Materials ein. Dies beeinflußt die "Schärfe" spiegelnder Reflexionen.
Model
Open	Laden Sie Ihre eigene Modell-, Map- oder Terrain-Entity.
Skin	Schaltet die Modell-Textur um. Schalten Sie die Textur ab, um zu sehen, was der Shader tut.
Skins	Anzahl von Modell-Skins.
Vertices	Anzahl von Modell-Vertices.
Selected Skin	Thumbnail der gewählten Modell-Skin.
Shown Skin	Scrollt durch die Modell-Skins.
Animation	Schaltet durch die Modell-Animation, so es eine gibt.
Frames	Anzahl der Animationsframes.
Scale	Skaliert das Modell, damit es besser auf den Bildschirm passt.
Light
[+]	Fügt ein dynamisches Licht hinzu. Das Licht läßt sich mit der Maus auswählen.
[-]	Entfernt das ausgewählte Licht.
Movement	Wählt ein Bewegungsverhalten für das ausgewählte Licht. Sie können es mit der Maus bewegen, sich um die Entity drehen oder von der Entity in Schwingung versetzen lassen.
Color	Ändert die Farbe des ausgewählten Lichts.
Distance	Stellt den Abstand des ausgewählten Lichts zum Modell ein.

Alle Panel

Um ein Panel neu zu positionieren, drücken Sie einfach die linke Maustaste über dem Knopf in der oberen linken Ecke.

Zusätzliche Hilfe

Im oberen Mittelteil des Fensters finden Sie immer einige zusätzliche Informationen über das worauf Sie gerade Zeigen.

Navigation

Um die Modell-Entity zu drehen, drücken sie die rechte Maustaste. Rechtsklicken schaltet durch die automatische Drehung. Zum Zoomen benutzen Sie das Mausrad.

Editieren eines Shaders

Alle Shader- .fx-Dateien befinden sich im code-Unterordner. Um einen Shader zu editieren, kopieren Sie die .fxDatei in den Ordner projects\shadertest und starten dann shadertest.c. Bewegen sie den Slider bis Sie den Effekt auf dem Bildschirm sehen. Nun können Sie den .fx-Shadercode in SED öffnen und ihn editieren. Bei jedem Speichern werden Sie das Resultat Ihrer Änderungen auf dem Bildschirm sehen. Bekommen Sie stattdessen eine Syntax-Fehlermeldung, beheben Sie den Fehler im Shadercode und speichern Sie erneut.
